La transmitancia térmica resume algo muy concreto: cuánta energía se escapa a través de un cerramiento cuando hay diferencia de temperatura entre dentro y fuera. Cuanto más baja es, mejor aísla y más fácil resulta controlar el consumo, sobre todo en fachadas, cubiertas y ventanas.
Cuando analizo un proyecto, no me quedo en el nombre del material. Un muro con buen aislante puede seguir rindiendo mal si tiene puentes térmicos, una cámara ventilada mal resuelta o una carpintería débil. En estas líneas voy a bajar la fórmula a tierra, con pasos claros, un ejemplo numérico y una lectura práctica para obra nueva y rehabilitación.
Lo esencial para calcularla sin perder precisión
- La transmitancia térmica, U, se expresa en W/m²K y cuanto más baja es, mejor aísla.
- En un cerramiento opaco, la base es U = 1/RT, donde RT suma resistencias superficiales y de capas.
- Cada capa homogénea se calcula con R = e/λ, usando espesor en metros y conductividad térmica.
- En ventanas, no basta con el vidrio: también cuentan marco, separadores y encuentro entre piezas.
- Los puentes térmicos y las cámaras ventiladas pueden alterar mucho el resultado real.
- El valor correcto depende del elemento, la geometría y, en España, del tipo de cerramiento y su situación en la envolvente.
Qué mide realmente la transmitancia térmica
Yo suelo empezar por separar tres ideas que a veces se mezclan sin necesidad. La conductividad térmica (λ) dice cómo conduce el calor un material; la resistencia térmica (R) mide cuánto frena una capa ese paso; y la transmitancia térmica (U) resume el comportamiento de todo el conjunto. Por eso U se expresa en W/m²K: indica cuántos vatios se pierden por cada metro cuadrado cuando existe una diferencia de 1 K entre ambos lados.
| Magnitud | Qué significa | Cómo leerla |
|---|---|---|
| λ | Conductividad térmica del material | Más baja = el material conduce peor el calor |
| R | Resistencia térmica de una capa | Más alta = más capacidad de aislamiento |
| U | Transmitancia térmica del elemento completo | Más baja = menos pérdidas energéticas |
En obra real, esta distinción importa mucho. Un aislante excelente puede verse penalizado por un encuentro mal resuelto o por una carpintería pobre, mientras que un cerramiento mediocre puede mejorar bastante si la solución está bien compuesta. Con esa base, la fórmula deja de ser abstracta y pasa a ser una suma muy concreta.
La fórmula base en cerramientos opacos
Para un cerramiento opaco en contacto con el aire exterior, la cuenta es bastante directa: U = 1/RT. La resistencia térmica total RT suma la resistencia superficial interior, la de cada capa y la exterior. El CTE lo plantea así para fachadas, cubiertas y suelos en contacto con el aire exterior, y esa es la referencia que yo usaría para no mezclar métodos distintos en un mismo cálculo.
La resistencia de cada capa homogénea se obtiene con R = e/λ, donde e es el espesor en metros y λ la conductividad térmica de diseño. En una pared sencilla, el proceso es siempre el mismo: identificar capas, buscar valores fiables, sumar resistencias y convertir el total en U.
| Situación del cerramiento | Rsi | Rse | Comentario práctico |
|---|---|---|---|
| Vertical o con pendiente > 60° | 0,13 | 0,04 | Es el caso habitual de una fachada |
| Cubierta con flujo ascendente | 0,10 | 0,04 | La posición cambia la resistencia superficial interior |
| Suelo con flujo descendente | 0,17 | 0,04 | En suelos, la lectura térmica es distinta a la de una pared |
- Enumero las capas del cerramiento en el orden real de paso del calor.
- Calculo cada resistencia con espesor dividido por conductividad.
- Sumo Rsi y Rse según la posición del elemento.
- Invierto la resistencia total para obtener U.
Hay dos matices que no conviene olvidar. El primero: si una capa tiene espesor variable, yo uso el espesor medio solo cuando el documento técnico lo permite y cuando la variación no cambia de forma brusca el comportamiento. El segundo: si la capa es heterogénea, como una fábrica con huecos o un conjunto mixto, la conductividad equivalente debe tratarse con más cuidado. Cuando el cerramiento deja de mirar al exterior y se mete en el terreno o en un espacio no habitable, la cuenta cambia de reglas.
Qué cambia cuando el cerramiento toca el terreno o un espacio no habitable
En suelos en contacto con el terreno, muros enterrados o particiones hacia espacios no habitables, yo no aplicaría sin más la misma fórmula que en una fachada. El comportamiento del terreno y la geometría del contacto introducen variables que el cálculo por capas no captura bien. En esos casos, el método se apoya en tablas, profundidades, longitudes características y, en algunas situaciones, en coeficientes de reducción de temperatura.
| Situación | Qué cambia | Cómo lo resolvería |
|---|---|---|
| Suelo en contacto con el terreno | La profundidad y el perímetro pesan mucho | Usar la metodología específica para soleras o losas |
| Muro enterrado | La transmisión depende de la profundidad y de la resistencia del muro | No simplificarlo como una fachada vertical |
| Espacio no habitable | Hay que corregir por reducción de temperatura | Aplicar el coeficiente que corresponda al caso real |
Mi criterio aquí es simple: si el elemento no está realmente en contacto con el aire exterior, no lo trato como si lo estuviera. Esa diferencia parece pequeña en papel, pero en una obra bien resuelta cambia bastante el balance térmico. Una vez aclarado eso, el hueco acristalado merece capítulo aparte, porque ahí el vidrio por sí solo nunca cuenta toda la historia.
Cómo se calcula en ventanas y cerramientos acristalados

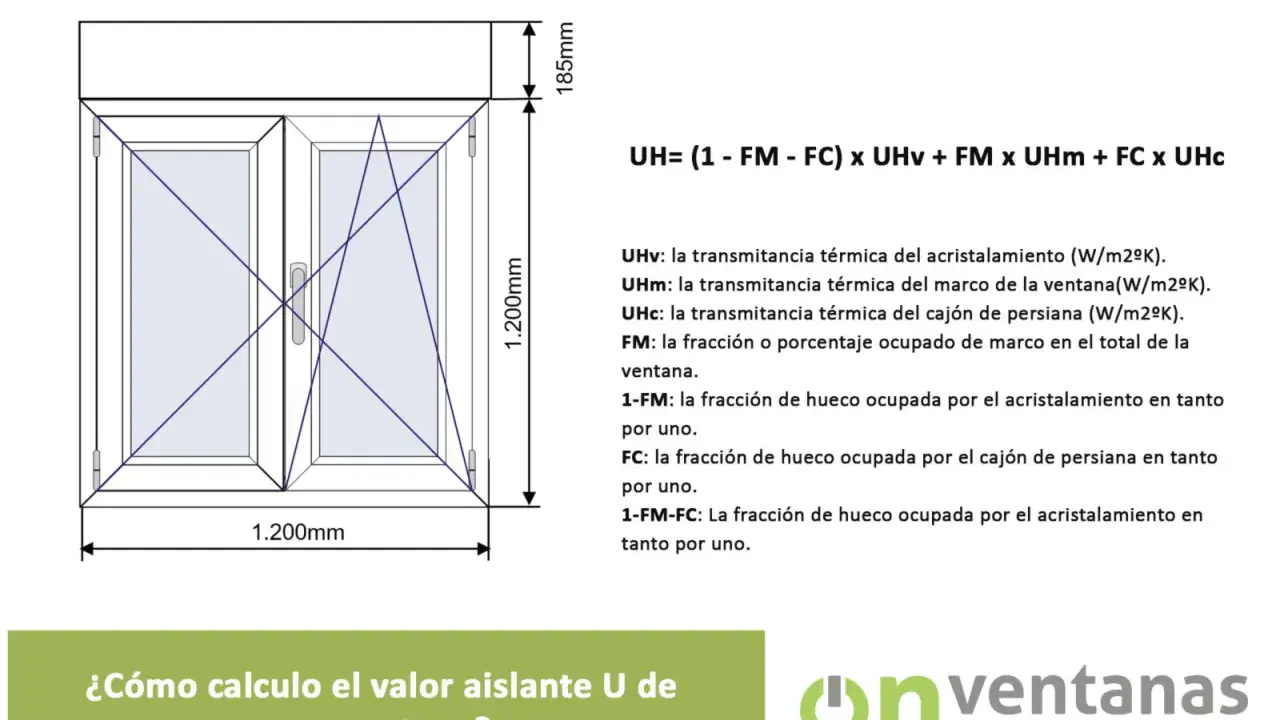

En una ventana no basta con mirar el vidrio. La transmitancia del hueco completo combina acristalamiento, marco, separadores y, si los hay, paneles opacos o cajones de persiana. Por eso una ventana “buena” puede empeorar mucho si el marco es débil o si la instalación deja pasar aire. Yo siempre separo la pieza de vidrio del conjunto completo, porque no transmiten lo mismo ni de lejos.
Fórmula orientativa: Uh = (AgUg + AfUf + lgψg + lpψp) / Ah
La guía del IDAE recoge referencias muy útiles para entender el salto térmico entre soluciones habituales. Como orientación, un vidrio monolítico de 4 mm ronda 5,7 W/m²K, un doble 4-6-4 básico baja a 3,3 W/m²K, un doble 4-6-4 bajo emisivo se sitúa en torno a 2,4 W/m²K y un doble 4-16-4 bajo emisivo puede acercarse a 1,3 W/m²K.
La lectura práctica es clara: mejorar solo el vidrio ayuda, pero no soluciona todo. Un marco con rotura de puente térmico, un perfil de PVC multicámara o una carpintería bien sellada pueden cambiar mucho el resultado final. Si el acristalamiento está bien elegido pero la instalación es floja, el número bonito se queda en el papel. Con eso claro, ya tiene sentido bajar a un ejemplo completo de muro, donde se ve de verdad cómo se arma la U.
Un ejemplo numérico con una fachada aislada
Voy a usar un caso sencillo, pero realista: una fachada vertical con enlucido interior, fábrica de ladrillo, aislante continuo y revoco exterior. Aquí sí se ve con claridad por qué una capa de aislamiento puede cambiar por completo la transmitancia del conjunto.
| Capa | Espesor e | Conductividad λ | Resistencia R = e/λ |
|---|---|---|---|
| Enlucido interior | 0,015 m | 0,70 W/mK | 0,021 m²K/W |
| Ladrillo hueco | 0,115 m | 0,43 W/mK | 0,267 m²K/W |
| EPS | 0,080 m | 0,036 W/mK | 2,222 m²K/W |
| Revoco exterior | 0,015 m | 1,00 W/mK | 0,015 m²K/W |
Sumo ahora las resistencias superficiales de una pared vertical: Rsi = 0,13 y Rse = 0,04. El total queda así: 0,13 + 0,021 + 0,267 + 2,222 + 0,015 + 0,04 = 2,695 m²K/W. Al invertirlo, obtengo una transmitancia de U = 0,37 W/m²K, aproximadamente.
Si elimino el EPS de 8 cm y mantengo el resto igual, la RT cae a unos 0,473 m²K/W y la U sube a 2,11 W/m²K. Eso es lo que me interesa de este tipo de ejemplo: muestra que una sola capa puede reducir muchísimo las pérdidas, pero también deja claro que el resto del cerramiento sigue contando. Y justo ahí aparecen los errores de cálculo más comunes.
Los errores que más distorsionan el resultado
Cuando reviso cálculos de transmitancia, casi siempre veo los mismos fallos. Algunos son pequeños en apariencia, pero en el conjunto alteran la lectura del cerramiento y llevan a decisiones equivocadas.
- Omitir las resistencias superficiales. Parece un detalle, pero en cerramientos muy aislados ya pesa y cambia el valor final.
- Usar una λ que no corresponde al valor de diseño. Si tomas el dato equivocado del material, toda la suma se desplaza.
- Tratar una cámara ventilada como si fuera cerrada. Aquí el error puede ser grande, porque la cámara deja de comportarse como un simple colchón de aire.
- Ignorar puentes térmicos. Pilares, cantos de forjado, encuentros de fachada y cajones de persiana suelen empeorar la prestación real más de lo que parece en sección.
- Mezclar mal las áreas de vidrio y marco en una ventana. Si el reparto de superficies no es correcto, el U del hueco sale falseado.
- Redondear demasiado pronto. Unas pocas centésimas pueden parecer irrelevantes, pero en comparativas de soluciones hacen diferencia.
Mi forma de evitar estos fallos es muy simple: separar claramente cada componente, comprobar el tipo de capa y no dar por buena ninguna aproximación que esconda el comportamiento real. Si el cálculo ya está limpio, entonces sí merece la pena preguntarse qué valor conviene perseguir en aislamiento y cerramientos.
Qué valor merece la pena perseguir en aislamiento y cerramientos
No existe un “buen U” universal. Depende del elemento, de la zona climática y de si hablas de una fachada, una cubierta o una ventana. Aun así, para leer resultados con criterio, yo suelo moverme con una referencia orientativa bastante simple.
| Valor de U | Lectura práctica | Comentario |
|---|---|---|
| Más de 3,0 W/m²K | Prestación baja | Habitual en soluciones muy justas o acristalamientos pobres |
| Entre 1,5 y 3,0 W/m²K | Prestación media | Puede ser aceptable, pero todavía hay margen claro de mejora |
| Entre 0,8 y 1,5 W/m²K | Prestación buena | Ya entra en soluciones eficientes, sobre todo en huecos mejorados |
| Por debajo de 0,8 W/m²K | Prestación muy alta | Exige una envolvente bien resuelta y una ejecución muy cuidada |
En reforma, casi siempre el mayor salto viene de tres palancas: continuidad del aislamiento, carpintería de mejores prestaciones y estanqueidad real en la instalación. Si el vidrio es el punto débil, un bajo emisivo con cámara mayor suele dar más retorno que engordar una solución mal ejecutada. Y si el problema está en la fachada, yo prefiero aislar de forma continua antes que añadir material a trozos, porque las discontinuidades suelen penalizar más de lo que el proyecto admite sobre plano.
También conviene no mirar solo la U cuando hablamos de acristalamientos. En una vivienda orientada al sol, el factor solar y el control de las infiltraciones pesan tanto como el aislamiento puro. Una ventana con buena transmitancia pero mal comportamiento solar puede funcionar peor de lo esperado en verano, y eso en España se nota enseguida. Con esos criterios, el último paso es revisar si el cálculo refleja de verdad el proyecto y no solo una sección ideal.
Lo que yo reviso antes de dar por bueno un cálculo de aislamiento
Antes de cerrar un cálculo, yo compruebo tres cosas: que el cerramiento esté definido como existe en obra, que las capas y espesores sean reales y que los encuentros no estén escondiendo pérdidas que luego aparecen en ejecución. Si la solución incluye vidrio, separo el análisis del acristalamiento, del marco y del montaje, porque mezclarlo todo suele inflar la confianza y empeorar el resultado real.
Cuando el elemento es sencillo, la cuenta manual funciona muy bien. En cuanto aparecen capas heterogéneas, cámaras ventiladas, huecos complejos o varios puentes térmicos relevantes, prefiero pasar a un cálculo más detallado o a una herramienta contrastada. La idea útil es esta: la transmitancia térmica no se adivina, se construye sumando resistencias y corrigiendo las pérdidas reales del sistema. Cuando se calcula bien, ayuda a comparar soluciones con criterio y a invertir donde el aislamiento aporta de verdad.
